تفاوت بین مدار شکن جریان باقیمانده و مدار شکن معمولی چیست؟

تفاوت اصلی بین الفقطع کننده مدار جریان باقیمانده (RCCB)و الفمدار شکن معمولیاین است که یک قطع کننده مدار معمولی از خطوط و تجهیزات محافظت می کند، در حالی که یک RCCB در درجه اول از ایمنی شخصی محافظت می کند.

عملکردهای اصلی آنها متفاوت است

قطع کننده های مدار معمولی در درجه اول میزان جریان را کنترل می کنند و از سیم ها و تجهیزات الکتریکی در برابر گرم شدن بیش از حد و سوختن ناشی از جریان بیش از حد، اضافه بار یا اتصال کوتاه محافظت می کنند و در نتیجه از آتش سوزی جلوگیری می کنند.

قطع کننده های مدار جریان باقیمانده (RCCB) در درجه اول تعادل جریان را کنترل می کنند و ایمنی شخصی را از شوک الکتریکی ناشی از نشت ناشی از عایق آسیب دیده در سیم کشی یا تجهیزات محافظت می کنند.

اصول و ساختارهای کاری متفاوت است

1. مدار شکن استاندارد

اصل: اندازه جریان را نظارت می کند. هنگامی که جریان از مقدار نامی تجاوز می کند، دستگاه مکانیکی داخلی (نوار دو فلزی / سیم پیچ الکترومغناطیسی) حرکت می کند.

ساختار: اساساً از مکانیسم سوئیچینگ و این دو وسیله حفاظتی تشکیل شده است که فقط بر جریان کل روی سیم برق (و سیم خنثی) تمرکز می کند.

پارامتر کلیدی: جریان نامی

علائم ظاهری: معمولا فقط دسته سوئیچ و پارامتر فعلی نمایش داده می شود.

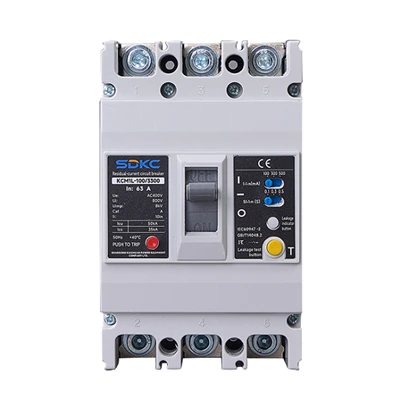

2. مدار شکن جریان باقیمانده (RCCB)

اصل: تعادل جاری را کنترل می کند. به طور همزمان جریان را در سیم های زنده و خنثی تشخیص می دهد. هنگامی که اختلاف بین این دو (جریان نشتی) به مقدار خطرناکی می رسد، فورا خاموش می شود.

ساختار: می تواند به عنوان افزودن یک ماژول تشخیص جریان نشتی بسیار حساس به یک قطع کننده مدار استاندارد درک شود. بنابراین، برخی از RCCB ها همچنین دارای عملکردهای حفاظت از مدار{1} اضافه بار و مدار کوتاه هستند (این محصولات اغلب RCBO نامیده می شوند).

پارامترهای کلیدی: جریان نامی + جریان قطع جریان نشتی

علائم ظاهری: شامل یک دکمه تست (که باید ماهانه فشار داده شود) و یک دکمه تنظیم مجدد، که اغلب با علامت "30 میلی آمپر" مشخص می شود.

سناریوهای کاربردی مختلف

1. مدار شکن استاندارد: به عنوان حفاظت اولیه برای تمام مدارها مانند کلیدهای اصلی، مدارهای روشنایی و مدارهای تهویه مطبوع اختصاصی استفاده می شود.

در درجه اول در برابر خطرات آتش سوزی ناشی از پیری سیم کشی، خرابی تجهیزات و سیم کشی تصادفی محافظت می کند.

2. مدار شکن جریان باقیمانده (RCCB): برای مدارهای پایانه ای که به طور مستقیم یا غیرمستقیم با بدن انسان تماس دارند، مانند تمام مدارهای پریز (به ویژه در مکان های مرطوب مانند آشپزخانه، حمام، و بالکن)، لوازم خانگی و دستگاه های تلفن همراه استفاده می شود.

قطع کننده های مدار جریان باقیمانده (RCCB) برای جلوگیری از نشت برق کشنده و محافظت از ایمنی شخصی طراحی شده اند. از سوی دیگر، قطع کننده های مدار معمولی (CCB)، حفاظت اولیه در برابر آتش سوزی ناشی از خطاهای مدار را فراهم می کنند. انتخاب و پیکربندی مناسب هر دو برای ایجاد یک محیط الکتریکی ایمن بسیار مهم است.
