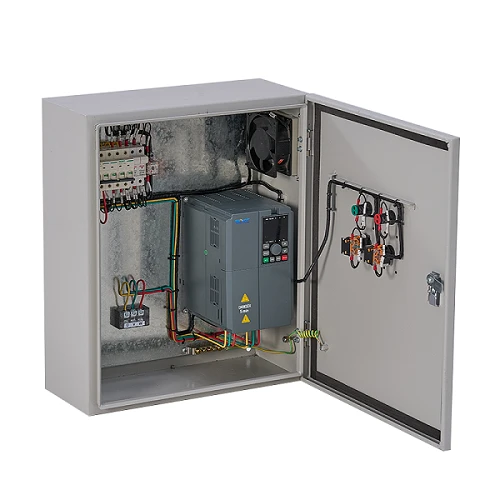

روش سیم کشی برای جعبه توزیع

سیم کشی در جعبه توزیع یک گام مهم در بازسازی خانه یا تعمیر برق است که مستقیماً بر ایمنی برق تأثیر می گذارد. با توجه به خطرات ذاتی کار با برق{1} ولتاژ بالا، اکیداً توصیه می شود که یک برقکار حرفه ای کار را انجام دهد.

I. هشدارهای ایمنی

برق باید قطع شود: قبل از ادامه، کلید برق اصلی را جدا کرده و از تستر ولتاژ استفاده کنید تا مطمئن شوید که در پایانه های خط ورودی داخل جعبه برق وجود ندارد.

صلاحیت های حرفه ای: طبق مقررات ملی، نصب جعبه های توزیع بعد از خط برق ورودی باید توسط برقکار خبره انجام شود. این مقاله فقط برای اهداف اطلاعاتی است.

ابزار مورد نیاز: تستر ولتاژ، پیچ گوشتی فیلیپس/سر صاف، سیم کش، انبردست چین دار، نشانگر، مولتی متر.

II. مراحل سیم کشی (سیم کشی معمولی خانگی)

1. تست خاموش و ولتاژ:

کلید برق اصلی یا کلید را قبل از کنتور جدا کنید. از یک تستر ولتاژ برای تأیید عدم وجود برق در ترمینال ورودی در جعبه استفاده کنید.

2. چیدمان نصب:

سوئیچ ها را بر اساس الزامات مدار نصب کنید: کلید اصلی → روشنایی → پریزهای عمومی → دستگاه جریان باقیمانده آشپزخانه/حمام (RCD) → تهویه مطبوع → یدکی.

وسایل برقی-باید مدارهای مستقلی داشته باشند.

3. سیم کشی ورودی:
سیم برق (L، معمولاً قرمز/زرد/سبز): به سمت چپ یا راست بالای کلید اصلی (که با L یا حرف مشخص شده است) وصل کنید.

سیم خنثی (N، معمولا آبی/مشکی): به طرف دیگر کلید اصلی (که با N مشخص شده است) وصل کنید.

سیم زمین (PE، زرد-سبز): مستقیماً به شینه زمین در جعبه وصل شوید.

4. سیم کشی خروجی:
برای مدارهای روشنایی استاندارد، از یک قطع کننده مدار 1P استفاده کنید:
سیم زنده: از پایین کلید اصلی هدایت می شود و با استفاده از شینه انشعاب یا جامپر موازی به بالای هر کلید انشعاب متصل می شود. سپس سیم ها را از پایین کلیدهای انشعاب به اتاق ها هدایت کنید.

سیم خنثی: سیم خنثی مستقیماً از شینه خنثی به اتاق بدون عبور از کلید انشعاب اجرا می شود.

سیم زمین: سیم زمین از شینه زمین به اتاق کشیده می شود.

قطع کننده مدار جریان باقیمانده (2P یا 1P+N):

پایانه های ورودی: سیم برق با علامت L، سیم خنثی با علامت N مشخص شده است.

پایانه های خروجی: سیم برق با علامت L، سیم خنثی با علامت N مشخص شده است. توجه داشته باشید که سیم نول را نمی توان با مدارهای دیگر استفاده کرد.

5. فرآیند سیم کشی

درمان انتهای سیم: تقریباً 10-12 میلی متر عایق را بردارید. هسته مسی انتهای سیم نباید خیلی طولانی در معرض دید قرار گیرد و عایق نباید به ترمینال فشار داده شود.

چین دادن ایمن: پس از سفت کردن پیچ، انتهای سیم را به آرامی بکشید. نباید شل باشد

جهت خم شدن سیم: انتهای سیم را به شکل U{0}} خم کنید، با جهت باز شدن مطابق با جهت سفت شدن پیچ.

علامت گذاری پاک: هر کلید مدار را با یک نشانگر یا برچسب علامت گذاری کنید.
